一般に鉛フリーはんだは完全にはんだが溶解する液相線温度が高く、それらの多くは200℃以上です。また、ぬれについては錫―鉛系はんだより劣ります。以下に、ぬれを定量的に表した曲線とぬれの時間（ゼロクロスタイム）とはんだ付温度の対応を示します。

下図に示した用に250℃では、Sn-37Pbは、ぬれ時間が0.5秒未満ですが、鉛フリーはんだは1秒以上必要です。

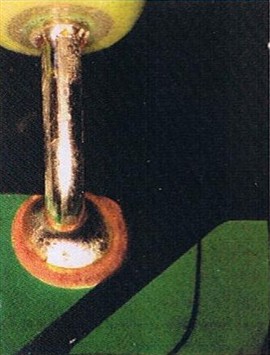

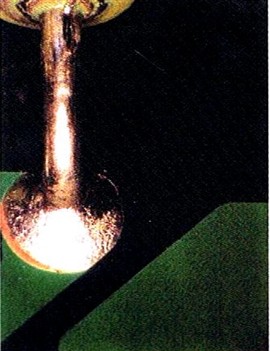

鉛フリーはんだとしてSn-3.5Ag-0.75Cuを選択し、はんだ付け性の差異について一例を示します。
はんだのぬれについて見てみますと、H63Aは上記グラフ内温度であれば1秒以内にぬれを達成しますが、Sn-3.5Ag-0.75Cuでは温度の差により、ぬれ時間が急激に変化します(Fig.3)。
このことにより、ぬれは温度依存性が高いと判断できます。したがって、はんだ付け装置ではより高精度な、はんだ付け温度管理が必要です。

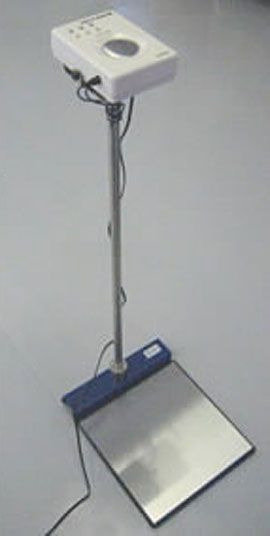

プリント基板や産業用機器・電子機器の組立は非常にデリケートな作業です。特にプリント基板は埃や静電気を嫌うため、弊社では様々な静電気対策を講じてお客様の品質要求にお応えしています。
